FlowVIEWアクエリアス
電子顕微鏡向け液中固体観察キット
LINEUP
商品ラインナップ
ラインナップページを閲覧いただくには、
会員登録およびページログインしていただく必要がございます。
Standard
標準版
ある程度の視野と膜(Microscopic Fluid Chip)の薄さから、標準的な画像データを取得することができます。
High Magnification
高解像度版
膜(Microscopic Fluid Chip)を薄くすることで、標準版より高解像度のデータを取得できます。薄い膜の強度を保持するため、視野は狭くなります。ナノ粒子の観察に向きます。
Large Window
広角版
250μ角で、標準版より広視野のデータを取得できます。大きな膜(Microscopic Fluid Chip)の強度を保持するため、膜が厚くなります。数ミクロン程度の大きな粒子の観察に向きます。
FEATURES
特徴
従来の電子顕微鏡検査では含水状態・水中分散状態の試料は乾燥させる必要がありました。そのため、それら試料本来の状態では観察することができませんでした。
FlowVIEW Tekは、液体試料本来の状態を維持したまま電子顕微鏡で観察できる検査技術、その技術を実現する製品を開発しました。液体試料本来の状態を観察できることで技術開発、品質管理の新たな地平を拓くことに貢献します。
液中の状態そのものを観察
ナノ材料
Sample : CeO2 nano particles in water
Acceleration voltage: 10.0 kV
Vacuum condition: 50 Pa
Detector : BSE detector
Sample : CeO2 nano particles
Acceleration voltage: 1.0 kV
Vacuum condition: high vacuum
Detector : SE detector
化粧品
液体サンプル
日本電子株式会社提供
乾燥サンプル
MECHANISM
構造

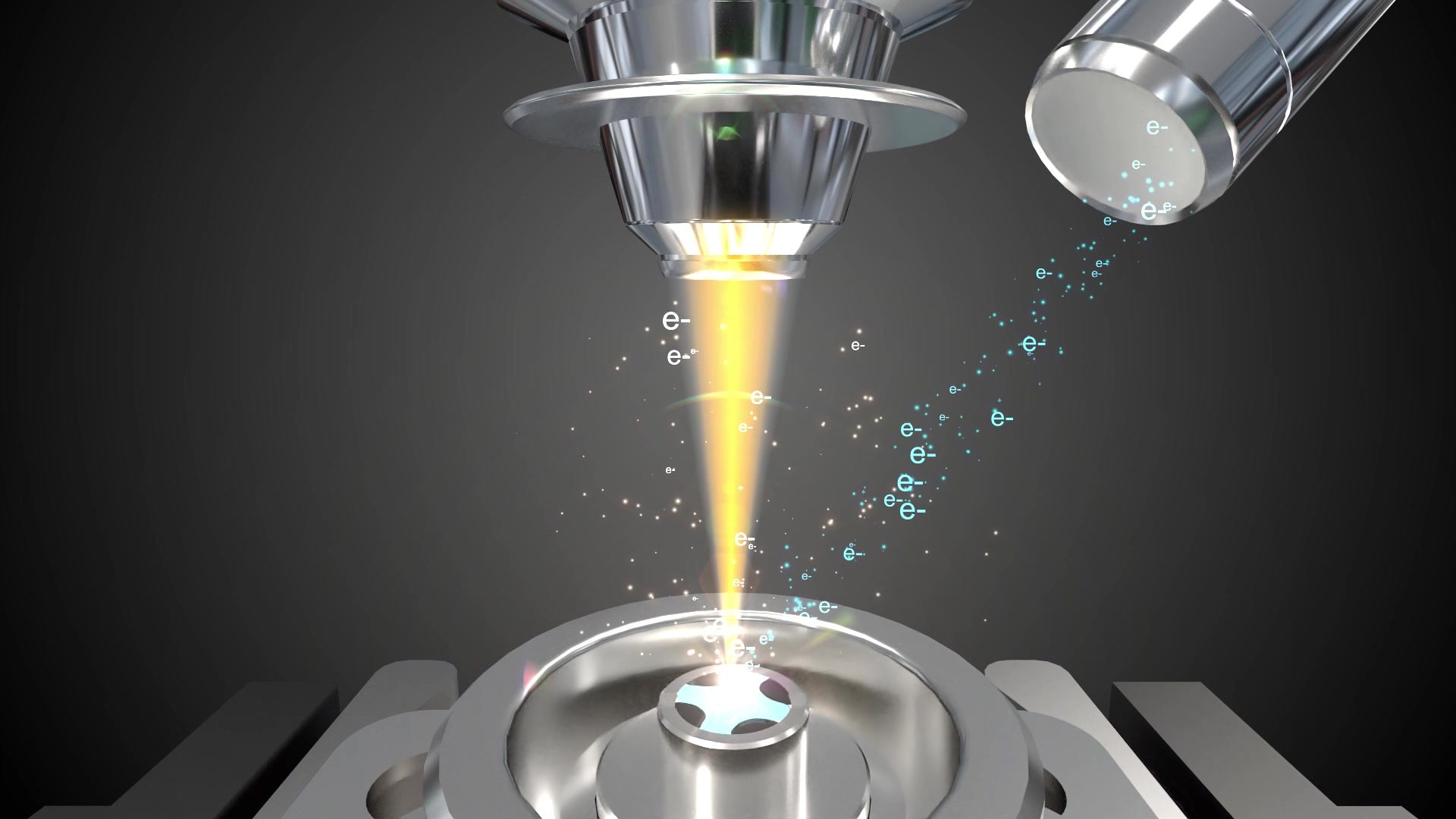

電子顕微鏡を改造することなく、含水状態、水中分散状態の試料本来の状態で観察できます。

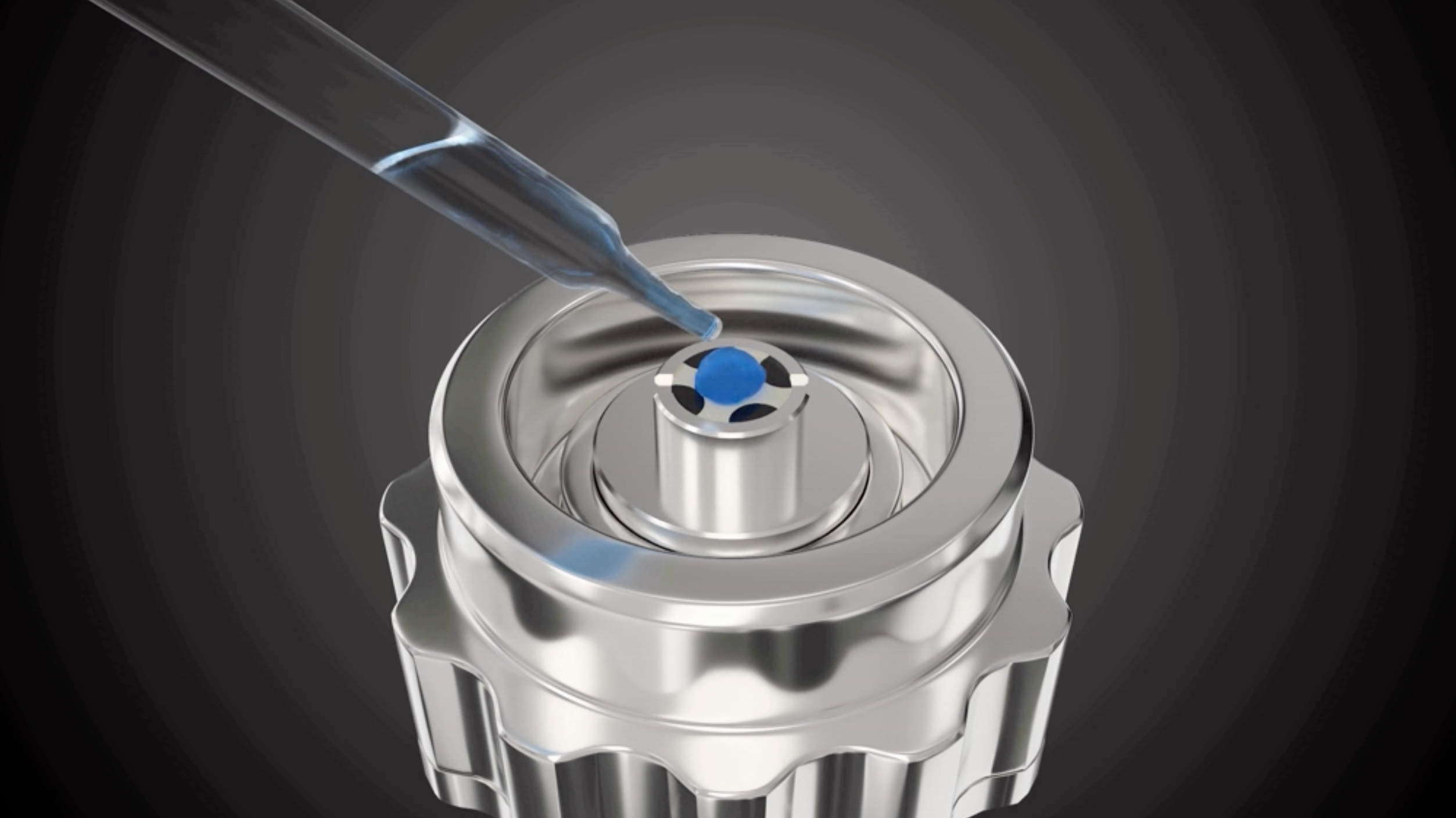

液体試料をピペットで治具中心に滴下することでその液体中の固体粒子等を電子顕微鏡で観察できるようになります。

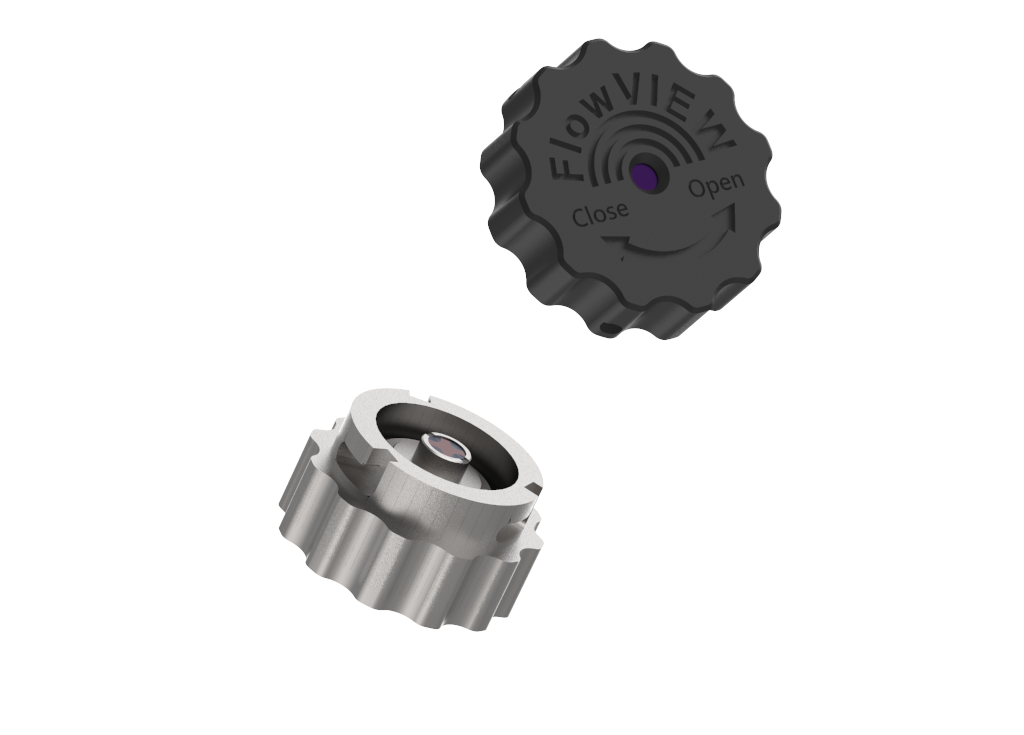

ステンレスホルダーの中心にMicro Channel Substrateを置き、その上に液体試料を滴下します。
Microscopic Fluid Chipが中心に搭載されたキャップをステンレスホルダーに締めることで液体が電子顕微鏡内に漏れ出すことを防ぎます。
APPLICATION FIELDS
適用分野
半導体
エネルギー・電池
計測・検査基準
バイオ医薬品の研究開発
